제 목 : 밸브 종류
시설물정보 급배수설비 밸브류
작성자: 문시형 작성일: 2013-03-10 조회수: 1532

1. VALVE

유체를 통과시키거나 차단하거나, 그 흐름을 제어하기 위하여 통로를 개폐할 수 있는 가동기구를 가지는 기기의 총칭









2. STOP VALVE



밸브 디스크가 밸브대에 의하여 밸브 시트에 직각 방향으로 작동하는 밸브의 총칭

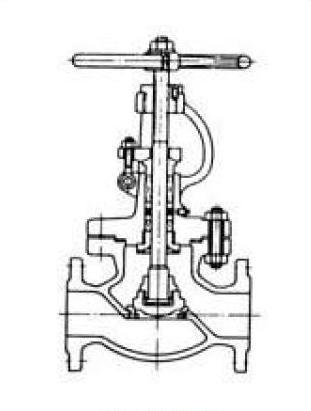

Globe Valve



일반적으로 공모양의 밸브 몸통을 가지며, 입구와 출구의 중심선이 일직선 위에 있고 유체의 흐름이 S자 모양으로 되는 밸브

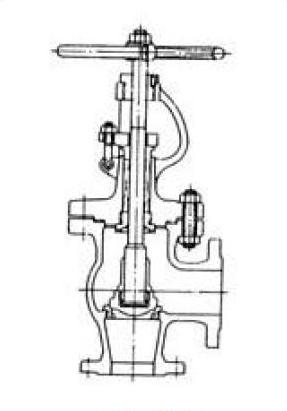

Angle Valve



밸브 몸통의 입구와 출구의 중심선이 직각이며, 유체의 흐름 방향이 직각으로 변하는 밸브

Y-globe Valve (Y-형 밸브)



밸브 몸통의 입구와 출구의 중심선이 일직선 위에 있고, 밸브대의 축과 출구의 유로가 예각으로 되어 있는 밸브

Needle Valve



유량을 조절하기 쉽게 밸브 디스크가 바늘 모양으로 되어 있는 밸브







3. 게이트밸브 (Gate Valve)

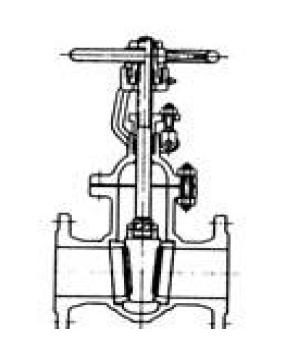

Gate Valve
밸브 디스크가 유체의 통로를 수직으로 막아서 개폐하고 유체의 흐름이 일직선 위에 있는 밸브의 총칭



Wedge Gate Valve
밸브 디스크가 쐐기 모양인 게이트 밸브로 단순한 게이트 밸브라고도 한다.

(왼쪽 그림 참조)




?????????

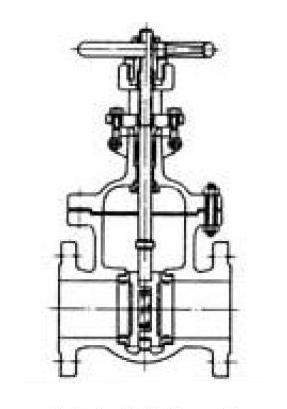

Parallel Slide Valve



서로 평행인 2개의 밸브디스크의 조합으로 구성되고, 유체의 압력에 의해 출구쪽의 밸브시트면에 면압을 주는 게이트밸브

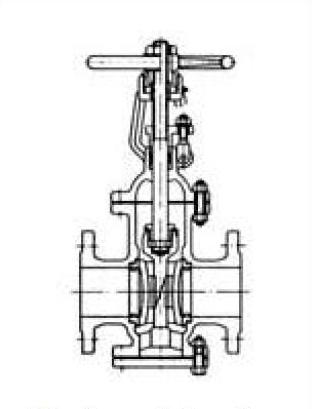

Double Disc Gate Valve



2개의 밸브디스크 조합으로 구성되고 밸브대의 추력에 의해 밸브디스크를 눌러 벌려서 출구/입구의 밸브시트면에 면압을 주는 게이트밸브

Venturi Port Gate Valve



유로를 중앙부에서 조이는 게이트밸브

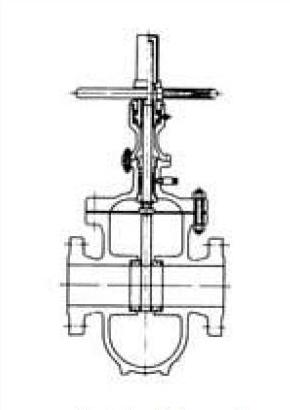

Through Conduit Gate Valve



전개시에 유로와 공일한 크기의 통로로 열리는 밸브디스크 구조인 게이트밸브





4. 체크밸브(Check Valve)



Lift Check Valve



밸브디스크가 밸브 몸통 또는 뚜껑에 설치된 가이드에 의해 밸브시트에 대하여 수직으로 작동하는 체크밸브

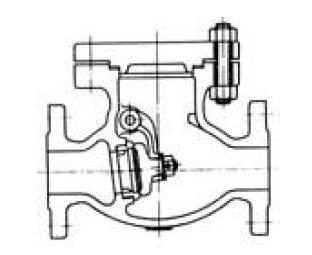

Swing Check Valve



밸브디스크가 핀을 지지점으로 하는 arm에 의해 원호 모양의 운동을 하고, 유체의 역류에 의해 밸브시트면에 수직으로 압착하는 체크밸브로 유체의 흐름은 거의 직선적이다.

Ball Check Valve



밸브디스크가 공모양인 리프트 체크밸브

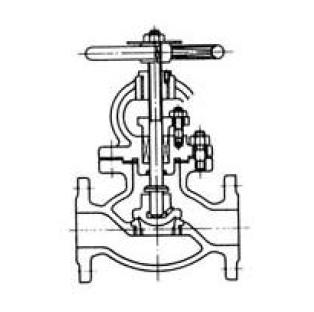

Screw-down Stop Check Valve (나사조임체크밸브)



스톱밸브와 체크밸브의 기능을 겸비한 밸브



Aual Plate (Wafer Type) Check Valve

반원판 모양인 2개의 밸브디스크가 스프링과 함께 하나의 힌지핀에 의하여 밸브 몸통에 설치된 체크밸브



Single Plate (Wafer Type) Check Valve

웨이퍼 형식의 스윙체크밸브



Tilting Disc Check Valve

밸브디스크 내부에 회전축을 가지고, 밸브디스크 자중과 유체의 역류에 의하여 원추형 밸브시트면에 압착하는 체크밸브



Foot Valve

흡입관에 붙어 역류를 방지하는 수직형 체크밸브로 일반적으로 Strainer를 부착한다.





5. PLUG VALVE

윤활구조를 가지던가 또는 밸브시트 사이의 마찰을 기계적으로 감소시킬 수 잇는 구조를 가진 콕의 일종





6. BALL VALVE

밸크디스크가 공 모양이고 콕과 유사한 밸브로서 밸브디스크는 전면구와 반면구가 있다.





7. BUTTERFLY VALVE

밸브 몸통 속에서 밸브대를 축으로 하여 원판 모양의 밸브디스크가 회전하는 밸브



누설형 버터플라이밸브 (Damper)

유량조절을 목적으로 하고 닫혔을 때 누설을 허용하는 버터플라이밸브



링크식 버터플라이밸브 (Link Butterfly Valve)

밸브 몸통 안의 밸브대와 밸브디스크를 연결하는 링크 기구에 의하여 밸브 디스크를 개폐시키는 버터플라이밸브



편심식 버터플라이밸브 (Eccentric Butterfly Valve, Offset Butterfly Valve)

밀폐성능을 개선하기 위하여 밸브디스크 바깥둘레가 밸브대로 인하여 중단되지 않도록 밸브대의 위치를 실면으로부터 편심시킨 버터플라이밸브



디스크 경사형 버터플라이밸브 (Canted Disc Butterfly Valve)

밀폐성능을 개선하기 위하여 밸브디스크 바깥둘레가 밸브대로 인하여 중단되지 않도록 밸브대에 대하여 밸브디스크를 경사시켜 설치한 버터플라이밸브



Flangeless Butterfly Valve

배관 flange 사이에 관통 볼트를 사용하여 밸브 몸통을 그 사이에 끼워서 사용하는 버터플라이밸브 중 밸브 몸통에 Flange가 없는 모양의 밸브



혼합체크 버터플라이밸브 (Combined Non-return Butterfly Valve)

편심식 버터플라이 밸브와 유사한 구조를 가지고 Check Valve와 버터플라이밸브의 기능을 겸비한 밸브



Reversing Valve

4 방향에 배관과의 접속부를 가지고 밸브디스크의 방향을 바꿈으로써 뒤따르는 배관 안을 거슬러 씻을 수 있는 밸브





8. DIAPHRAGM VALVE

고무 등 신충성 Diaphragm으로 유로를 개폐하는 구조를 가진 밸브



Weir Diaphragm Valve

Valve 몸통의 중앙에 원호 모양의 weir를 가진 Diaphragm Valve



Straight-way Diaphragm Valve

밸브 몸통의 유로가 직선형인 Diaphragm Valve





9. 원격조작밸브 (Remote Operated Valve)

떨어진 곳에서 조작하는 밸브의 총칭



전동 밸브 (Electric Motor Operated Valve)




전동기로 조작하는 밸브

전자 밸브 (Solenoid Operated Valve)
전자석의 전자력에 의하여 밸브디스크를 개폐하는밸브

다이아프램 조작 밸브 (Diaphragm Operated Valve)
구동부에 다이아프램을 사용하는 밸브

실린더 조작 밸브 (Cylinder Operated Valve)
구동부에 실린더를 사용하는 밸브

유압 실린더조작밸브 (Oil Hydraulic Cylinder Operated Valve)
유압을 동력으로 하는 실린더 조작밸브

수압 실린더조작밸브 (Hydraulic Cylinder Operated Valve)
수압을 동력으로 하는 실린더 조작밸브

공기압 실린더 조작 밸브 (Air Cylinder Operated Valve)
공기압을 동력으로 하는 실린더 조작밸브

유압 모터조작밸브 (Oil Motor Operated Valve)
구동부가 회전체이고 유압을 동력으로 하는 밸브

공기압모터 조작 밸브 (Air Motor Operated Valve)
구동부가 회전체이고, 공기압을 동력으로 하는 밸브

자동제어밸브 (Automatic Control Valve)
자동제어장치의 조작단으로서 조절부의 신호에 의하여 자동조작되는 밸브의 총칭이며, 조정밸브(자력식)와 조절밸브(타력식)가 있다.


10. 자동제어밸브 (Regulating Valve)
밸브 작동에 필요한 동력을 검출부를 통해서 제어 대상으로부터 받는 밸브의 총칭

압력조정밸브 (Pressure Regulating Valve)
, 스프링, 유체압력 등을 사용하여 압력을 조정하는 밸브의 총칭

감압밸브 (Pressure Reducing Valve)
2차측의 유체압력을 1차측의 유체 압력보다 나은 어떤 일정 압력으로 유지하는 조정밸브

진공조정밸브 (Vacuum Reducing Valve)
대기압보다 낮은 어떤 일정 압력으로 유지하는 조정밸브

배압밸브 (Back Pressure Regulating Valve)
1차측의 유체압력을 어떤 일정압력으로 유지하기 위하여 1차측 압력의 변화에 따라 유체를 방출하는 조정밸브

차압밸브 (Differential Pressure Regulating Valve)
1차측과 2차측 압력 또는 각각의 압력과 계통이 다른 압력차를 어떤 일정차로 유지하는 조정밸브

비율조정밸브 (Pressure Ratio Regulating Valve)
서로 다른 2개의 압력의 비율을 어떤 일정 비율로 유지하는 조정밸브

온도조정밸브 (Temperature Regulating Valve)
온도를 감지하는 기구에 의해서 열매 또는 냉매 유체를 조정하여 온도를 일정하게 유지하는 조정밸브

유량조정밸브 (Flow Regulating Valve)
유량 변화에 의한 압력차를 도입하고, 그 압력차를 일정하게 유지하여 유량을 조정하는 조정밸브

액위조정밸브 (Level Regulating Valve)
액위를 감지하는 기구에 의해서 유체의 양을 조절하여 액위를 일정하게 유지하는 조정밸브

조절밸브(Control Valve)
조절부의 신호를 받아 밸브작동에 필요한 동력을 보조동력원으로부터 받는 밸브의 총칭

압력조절밸브 (Pressure Control Valve)

압력을 조절하는 조절밸브


온도조절밸브 (Temperature Control Valve)
온도를 조절하는 조절밸브

유량조절밸브 (Flow Control Valve)
유량을 조절하는 조절밸브

액위조절밸브 (Level Control Valve)
액위를 조절하는 조절밸브

전기식 조절밸브 (Electrical Control Valve)
전기신호를 받아 전기 동력에 의하여 작동하는 조절밸브

전기 유압식조절밸브 (Electro-hydraulic Control Valve)
전기신호를 받아 유압에 의하여 작동하는 조절밸브

전기 공기식조절밸브 (Electro-pneumatic Control Valve)
전기신호를 받아 공기압에 의하여 작동하는 조절밸브

전기 증기식조절밸브 (Electro-steam Control Valve)

전기신호를 받아 증기압에 의하여 작동하는 조절밸브


유압식 조절밸브 (Hydraulic Control Valve)
유압신호를 받아 유압에 의하여 작동하는 조절밸브

공기식 조절밸브 (Pneumatic Control Valve)
공기압신호를 받아 공기압에 의하여 작동하는 조절밸브

공기 유압식조절밸브 (Pneumatic-hydraulic Control Valve)
공기압 신호를 받아 유압에 의하여 작동하는 조절밸브

다이아프램식 조절밸브 (Diaphragm Operated Control Valve)
구동부에 Diaphragm을 사용한 조절밸브

실린더식 조절밸브 (Cylinder Operated Control Valve)
구동부에 실린더를 사용한 조절밸브

레버식 조절밸브 (Lever Operated Control Valve)
구동부에 레버기구를 사용한 조절밸브

단좌형 조절밸브 (Single Operated Control Valve)
1개의 밸브시트를 가진 조절밸브

복좌형 조절밸브 (Double Seated Control Valve)
2개의 밸브시트를 가진 조절밸브

케이지형 조절밸브 (Cage Type Control Valve)
밸브디스크가 케이지 모양인 조절밸브

분할형 조절밸브 (Split Body Control Valve)
밸브몸통을 2분할하고, 밸브시트를 사이에 끼워 붙인 조절밸브


11. PRESSURE RELIEF VALVE (SAFETY VALVE)
Valve 입구쪽의 압력이 상승하여 미리 정해진 압력이 되었을 때 자동적으로 작동하여 Valvq Disc가 열리고 압력이 일정한 값으로 낮아지면서 다시 Valve Disc가 닫히는 기능을 가진 Valve


* Relief Load를 배출하는 능력을 가진다.

* 주로 Vapor 또는 Gas의 발생장치, 압력용기 및 배관의 안전확보를 위하여 사용된다.

스프링 안전 밸브 (Direct Spring Loaded Safety Valve)
원통코일 스프링의 압축작용에 의하여 밸브디스크에 직접 하중을 거는 안전밸브

추 안전 밸브 (Dead-weight Loaded Safety Valve)
추로 밸브디스크에 직접 하중을 거는 안전밸브


레버 안전밸브 (Lever and Weight Loaded Safety Valve)

레버의 한 끝에 부착한 추의 무게에 의하여 밸브디스크에 하중을 거는 안전밸브

스프링 평형식 안전 밸브 (Lever and Spring Loaded Safety Valve)
레버의 한 끝에 부착한 스프링의 작용에 의하여 밸브디스크에 하중을 거는 안전밸브

전자 안전밸브 (Magnetic Operated Safety Valve)
안전밸브의 등에 전자석을 부착하고 그 전자력을 레버를 거쳐서 증폭하여 전기신호로 조작하는 안전밸브

파일럿붙이 안전밸브 (Pilot Operated Safety Valve)
파일럿밸브와 메일밸브의 조합으로 된 안전밸브. 파일럿밸브가 붙어냄으로써 메일밸브가 작동한다.


실린더조작 안전밸브 (Cylinder Operated Safety Valve)

?머리부에 실린더 조작기구를 부착한 안전밸브


평형식 안전밸브 (Bellow Balanced Safety Valve)
배압이 안전밸브 작동에 영향을 미치지 않도록 밸브시트 구경과 같은 유효지름을 갖는 주로 벨로우즈를 사용하여 배압을 평형시키는 구조의 안전밸브
* 안전밸브의 출구쪽에 항상 배압이 있거나 Relieving 및 그 전후에 변동하는 배압이 있는 경우에 사용한다.

비평형식 안전밸브 (Unbalanced Safety Valve)
평형식 안전밸브와 같은 평형기구를 갖지 않는 안전밸브

개방형 안전밸브 (Opened Type Safety Valve)
밸브디스크 구멍으로부터 불어낸 유체의 일부가 출구외의 부분으로부터도 외부에 방출되는 구조의 안전밸브

묀폐형 안전밸브 (Enclosed type safety valve)
밸브디스크 구멍으로부터 붙어낸 유체가 안전밸브의 출구 이외의 부분으로부터 외부에 방출되지 않는 구조의 안전밸브

리프트식 안전밸브 (Lift safety valve)
밸브디스크의 리프트가 밸브디스크 구경의 1/40 이상 1/4 미만인 것으로서 밸브디스크가 열렸을 때의 밸브시트구멍의 유체통로 면적이 최소로 되는 안전밸브

전량식 안전밸브 (Full bore safety valve)
밸브시트 구경이 목부지름의 1.15배 이상이고 밸브디스크가 열렸을 때 밸브시트 구멍의 유체통로 면적이 목부 면적의 1.05배 이상이며, 밸브 입구면적이 목부면적의 1.7배 이상인 안전밸브

안전 릴리프 밸브 (Safety relief valve)
밸브 입구쪽의 압력이 상승하여 미리 정해진 압력으로 되었을때, 자동적으로 밸브디스크가 열리고 압력이 소정의 값으로 낮아지면 다시 밸브디스크를 닫는 기능을 가진 밸브

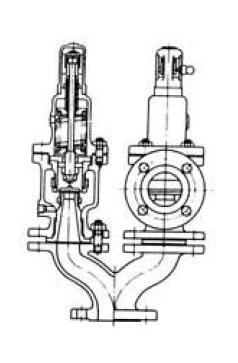

트윈형 안전 밸브 (Twin type safety valve)



1개의 Y형관 위에 안전밸브를 2개 병치한 구조의 안전밸브

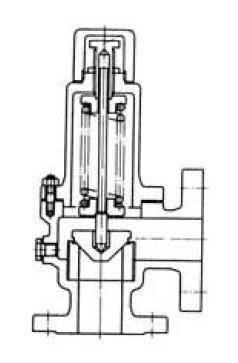

릴리프 밸브 (Relife valve)



밸브 입구쪽의 압력이 상승하여 미리 정해진 압력이 되었을때, 자동적으로 밸브디스크가 열리고 압력이 소정의 값으로 낮아지면 다시 밸브디스크가 닫히는 기능을 가진밸브



* Relief Load를 배출하는 능력을 가진다.

* 주로 액체에 사용된다.



* Relief Load를 배출하는 능력을 가진다.

* 주로 압력용기 및 배관계통에 사용되며 용도에 따라 증기, 가스 및 액체에도 사용된다.


진공 릴리프밸브 (Vacuum relief valve)



장치내의 압력이 소정의 진공도를 초과하면 자동적으로 밸브디스크가 열려 유체를 도입 하여 장치내를 소정의 진공도로 유지하는 밸브




진공 브레이커 (Vacuum breaker)

급수, 급탕 계통에서 부압이 생겼을 경우, 위생기구, 물받이 용기중에 불어난 물, 더운 물 또는 사용한 물, 더운 물이 Reverse Siphon 작용으로 역류하는 것을 방지하기 위하여 부압부분에 자동적으로 공기를 도입하는 기능을 가진 밸브 또는 기기



대기압식 진공 브레이커 (Atmospheric type Vacuum breaker)



급수, 급탕 계통의 Reverse Siphon 작용을 방지하기 위하여 부압부분에 자동적으로 공기를 도입하는 기능을 가지고, 상시 압력이 걸리지 않는 부분에 설치하는 진공브레이커


압력식 진공 브레이커 (Pressure type Vacuum breaker)



급수, 급탕 계통의 Reverse Siphon 작용을 방지하기 위하여 부압부분에 자동적으로 공기를 도입하는 기능을 가지고, 상시압력은 걸리지만 배압은 걸리지 않는 배관부분에 설치하는 진공브레이커





12. 기타 VALVE

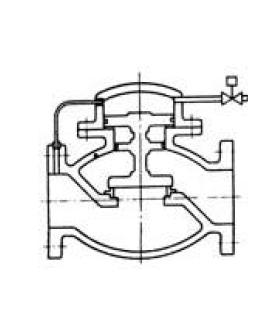

일제 개방밸스 (Deluge Valve)



파일럿밸브의 작동에 의하여 메인밸브를 순식간에 전개할 수 잇는 밸브

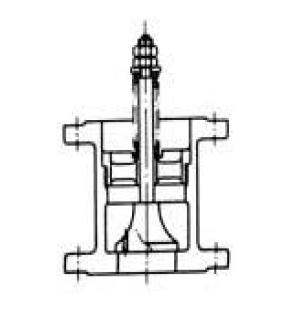

과류 방지밸브 (Excess Flow Valve)



배관이나 밸브가 파손됐을 때 또는 연결관이 벗어났을 경우에 저장탱크 등으로부터 유체가 다량으로 유출하는 것을 방지하는 밸브

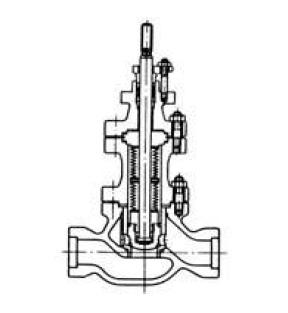

벨로우즈 밸브 (Bellows Valve)



글랜드부로부터의 누설을 방지하기 위한 금속 벨로우즈를 갖는 구조의 밸브

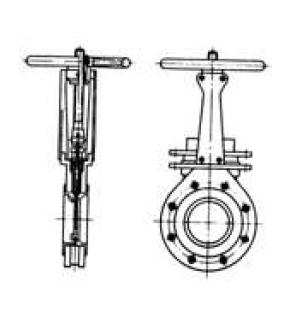

플레이트 밸브 (Plate Valve)



판 모양의 밸브디스크가 직접 글랜드부를 섭동하여 개폐하는 밸브의 총칭

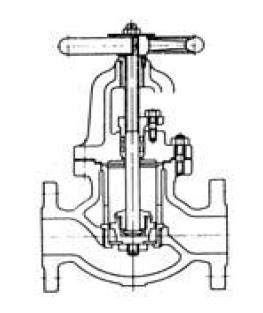

피스톤 밸브 (Piston Valve)



밸브디스크가 피스톤 모양인 밸브

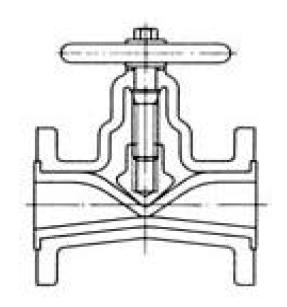

핀치 밸브 (Pinch vlave)



고무슬리브를 끼워서 유로를 막는 밸브

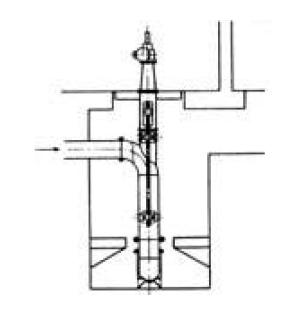

슬리브 밸브 (Sleeve valve)



??밸브디스크가 슬리브 모양인 밸브

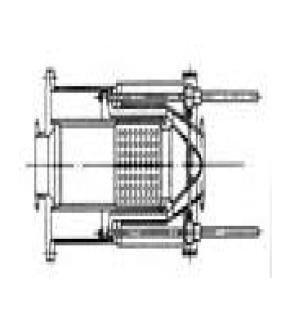

멀티제트 슬리브 밸브 (Multi-jet sleeve valve)



??슬리브의 작은 구멍을 통하여 유량 제어 또는 압력 제어를 하는 밸브

고정트콘 슬리브밸브 (Fixed cone sleeve valve)



??슬리브 모양의 밸브 게이트에 의하여 유량 제어를 하는 밸브

홀로 제트 밸브 (Hollow jet valve)



니들콘 모양의 밸브디스크를 가지며 관끝에 설치하여 진공상태의 사 류를 대기중에 방류하는 밸브 ?

고관 밸브 (Goggle valve)



/2개의 밸브시트면을 가진 안경모양의 밸브디스크를 가지며 한쪽 밸브디스크는 배관밖으로 나오는 구조인 밸브 ?

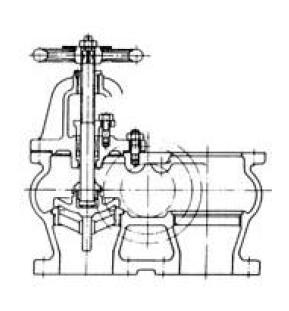

연성 밸브 (Manifold valve)



1개의 밸브 몸통과 같은 기능을 가진 2개 이상의 밸브디스크로 구성되어 있는 밸브
